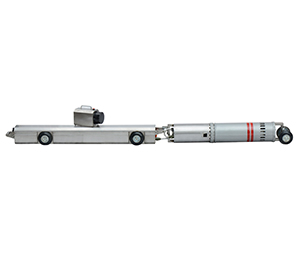

DTC-I型X射線管道爬行器

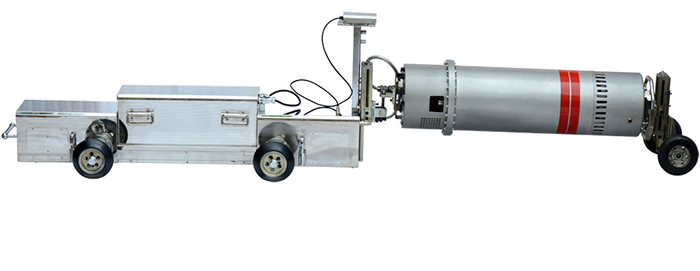

DTC-Ⅰ型管道爬行器由行走爬車、X射線發生器、定位系統、通訊裝置及電池組等組成。定位系統可選擇新型磁介視頻雙控系統,操作起來更精確直觀。根據應用場合不同,可適用于管徑為219mm-512mm或者更大的管徑。此設備用于天然氣管道、石油管道、城市供排水管道、自來水管道等多種承壓管線的缺陷檢查、修補等工作。
本產品適用于長輸管線及承壓管線的對接接頭檢測,使用360度一次曝光大大提高了檢測效率。爬車采用雙驅驅動最大爬坡角度可達40°。管道爬車出廠時嚴格執行國家標準。
技術參數:
爬行器型號 | DTC-I型 |
適用范圍 | 熱力管線 / 石油天然氣管線 |
適合管徑 | 219 - 512 |
X射線機 | 2005 (200kv) |
爬行器總重量 | ≤43 |
爬行器總長度 | 1280 |
射線源 | X射線 |
驅動方式 | 單驅 / 雙驅 |
曝光時間 | 0-5 |
定位方式 | 磁介指令定位 / 視頻定位 |
定位精度 | ±5 |
電 源 | 鉛酸蓄電池 / 鋰電池 |
電池箱重量 | 22 |
標 準 | GB/T9711.1-1997 / GB/T9711.2-1999 / GB/T 21237-2007 |
訂制說明 | 軟、硬件均可根據用戶需求訂制 |
