變頻定向X射線探傷機

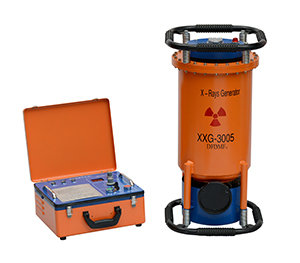

便攜式變頻定向X射線探傷機由控制器、X射線發生器和連接電纜、電源電纜等組成。X射線探傷機的穿透能力取決于探傷機的管電壓,X射線管電壓越高,穿透能力就越強。此設備常用于造船、石油、化工、機械、航天、交通和建筑等領域應用,檢查船體、管道、高壓容器、鍋爐、飛機、車輛和橋梁等材料、零部件加工焊接質量,以及各種輕金屬、橡膠、陶瓷等加工件的質量。
技術參數:
型號(定向) | 1005 | 1605 | 2005 | 2505 | 3005 | 3205 | 3505 |
電壓調節范圍(kV) | 30-100 | 60-160 | 100-200 | 150-250 | 170-300 | 170-320 | 210-350 |
最大穿透力 | ≥7 | ≥18 | ≥29 | ≥39 | ≥48 | ≥52 | ≥55 |
輸入功率(kW) | ≥1.5 | ≥2.0 | ≥2.5 | ≥2.5 | ≥3.0 | ≥3.2 | ≥3.5 |
輻射角度(°) | 40+5 |
注:X射線管材質(玻璃或陶瓷)及產地(國產或進口)用戶可自行選擇;穿透力條件為鋼材質Q235,焦距600mm,雙面鉛箔增感,天津III型膠片,黑度2.0;以上所有參數,均符合國家標準《GB/T 26838-2011 攜帶式工業X射線探傷機行業標準》
